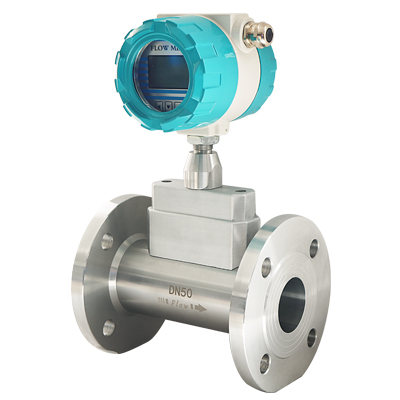

液體渦輪流量計

簡要描述：一、BR-LWGY型液體渦輪流量計的技術性能對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。公稱通徑DN流量范圍m3/h流體溫度℃公稱壓力PN(Mpa)環境溫度℃相對濕度％壓力損失MPa基本誤差±0.2％基本誤差±0.5％基本誤差±1.0％下限上限下限上限下限上限2A0.010.13-20~···。

產品分類：渦輪流量計
公司名稱：金湖博銳儀表有限公司
更新時間：2023-08-08 16:55:20
訪問量：1460

產品咨詢聯系我們

詳情介紹

一、BR-LWGY型液體渦輪流量計的技術性能

對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。

公稱通徑DN	流量范圍m3/h						流體溫度℃	公稱壓力PN (Mpa)	環境溫度℃	相對濕度％	壓力損失MPa
	基本誤差 ±0.2％		基本誤差 ±0.5％		基本誤差 ±1.0％
	下限	上限	下限	上限	下限	上限
2A					0.01	0.13	-20~+120	6.3 16 25 40	-25~+55	≤80	0.15
4A					0.04	0.25					0.12
6A			0.1	0.6	0.1	0.6					0.08
10A			0.25	1.2	0.2	1.2					0.05
15A	1.2	5	0.6	4	0.5	5					0.035
25A	2	10	1.6	10	1	10					0.035
40A			3	20	2	20		2.5			0.025
40B	4	20	3	20	2.5	25
50A			6	40	4	40
50B	8	40	4	40	4	40
80A			16	100	10	100
80B	20	100	10	100	16	160
100A			25	160	20	200		1.6或2.5
100B	25	160	20	160	20	200
150A			50	300	40	400
150B	50	300	40	300	40	400
200A	120	600	100	600	80	800
250A	200	1000	160	1000	120	1200		1.6
300A			250	1600	180	1800		1.6

二、BR-LWGY型液體渦輪流量計選型和規格代號表

型號		規格代號		說明
BR-LW				渦輪流量計
	G			傳感器
		Q		氣體
		Y		液體
公稱通徑			-2	2mm(管螺紋G3/8″)
			-4	4mm(管螺紋G1/2″)
			-6	6mm(管螺紋G1/2″)
			-10	10mm(管螺紋G1/2″)
			-15	15mm(管螺紋G1″)
			-25	25mm(管螺紋G11/4″)
			-40	40mm(法蘭型)
			-50	50mm(法蘭型)
			-80	80mm(法蘭型)
			-100	100mm(法蘭型)
			-150	150mm(法蘭型)
			-200	200mm(法蘭型或者插入式)
			-250	250mm(法蘭型或者插入式)
			-300	300mm(法蘭型或者插入式)
精度等級			A	精度1％
			B	精度0.5％
			C	精度0.2％
信號輸出			M	一體化液晶顯示并帶4~20mA電流輸出
			J	配套流量積算儀分體顯示
			S	配套流量積算儀分體顯示并輸出4~20mA
			I	4~20mA電流輸出
			T	一體化液晶顯示
			P	脈沖輸出
公稱壓力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
防爆要求			/EX	防爆等級dⅡBT4
溫度要求			/NE	常溫
溫度要求			/HE	120℃≥高溫≥150℃
其它要求			/□	在訂貨時注明

三、渦輪流量計說明書請聯系渦輪流量計廠家0517-86992405
